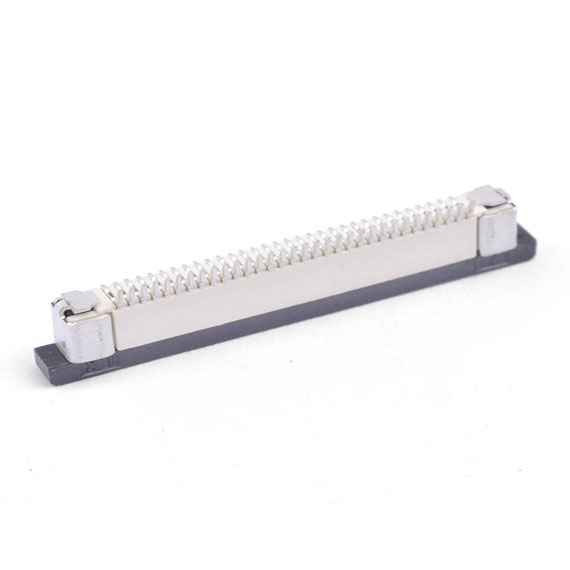

FPC連接器的基本要素是什么?
FPC連接器由包含薄聚合物涂層的電路圖案的薄聚合物膜組成,該涂層保護著導體的電路。FPC連接器的基本要素是保證每個元件必須正常工作,以確保易于傳遞和連接的可靠性。FPC連接器的基本要素到底是什么呢?下文由鑫鵬博電子科技為大家解疑這個FPC連接器的基本要素是什么的問題。
確保FPC連接器易于傳遞和可靠連接的基本要素如下:
一.基材
基材即是基礎材料,基礎材料為層壓板提供了基礎。它是一種柔性聚合物薄膜,可提供柔性電路的主要物理和電氣特性。雖然基礎材料厚度通常在1/2密耳至5密耳的范圍內,但也可以使用更厚或更薄的材料。一般來說,較薄的材料更柔軟,而較厚的材料更硬。用作基膜的一些材料是聚酯,聚酰亞胺,聚萘二甲酸乙二醇酯,聚醚酰亞胺,含氟聚合物和共聚物。
二.粘合劑
粘合劑的元素是粘合介質,在制造層壓板時至關重要。與基材一樣,粘合劑具有不同的厚度。而導電粘合劑有兩種類型,分別是各向同性類型和各向異性類型。各向同性類型的導電粘合劑(ICA)在所有方向上都是導電的并且用于芯片接觸。另一方面的各向異性類型的導電粘合劑(ACA)含有僅在一個方向上導電的特殊顆粒。
三.金屬箔
金屬箔是柔性層壓板FPC的導電元件,是蝕刻電路路徑的材料。由于銅具有成本效益,因此比其他金屬更常用。而銅有兩種不同的類型:電沉積和鍛造,每種都有四種不同的子類型。為了改善其粘合質量,應在箔的一側施加薄層處理。雖然銅是FPC連接器中使用最廣泛的金屬,但也可以使用其他金屬,例如銅合金或鋁。
鋁具有與銅幾乎相同的導電性和承載能力。它也非常柔韌,這使其成為靈活性要求的絕佳選擇。除此之外,鋁還具有較低的腐蝕性,從長遠來看,它使其成為更耐用,更可靠,更具成本效益的選擇。它還有各種厚度可供選擇。雖然這些特性使其成為銅的常用替代品,但鋁也存在局限性。它不適用于需要組件裝配,多層配置或高密度的應用。除此之外,還應考慮與應用環境的長期兼容性,以及長期的金屬腐蝕。
閱讀完上文,相信大家都應該明白FPC連接器的基本要素是什么了。想了解到更多的連接器知識請關注鑫鵬博連接器官網吧!深圳市鑫鵬博電子科技有限公司是集研發、生產、銷售、服務于一體的精密接插件及線束的專業連接器連接線生產廠家,20年專業于連接器,連接線,端子線,注塑線的生產研發,產品品種已20000余種,完全能夠滿足各類高端客戶的需求。
