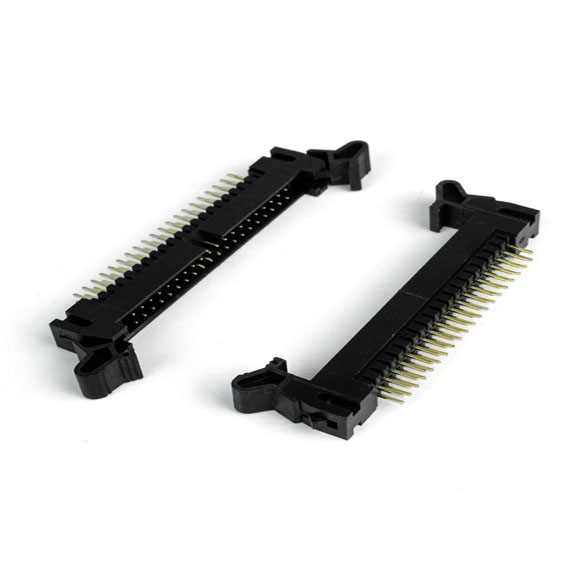

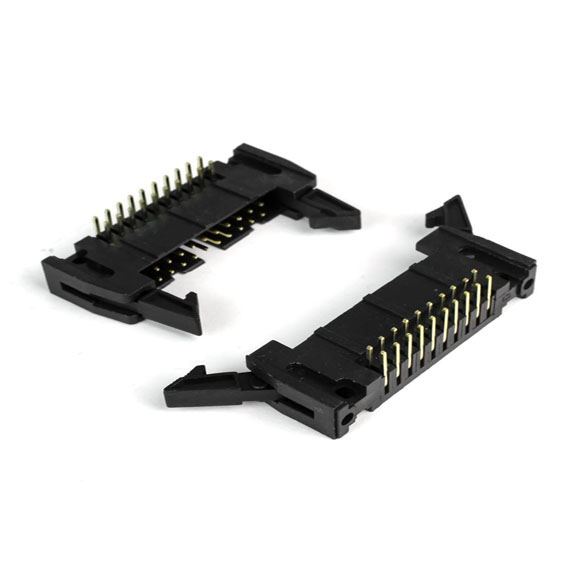

牛角連接器是眾多連接器類型中的一種，既是歐式連接器，是連接器根據實際使用狀況分類得來的品種，因其造型外形與牛角相似而稱為牛角連接器，牛角連接器是一種使用起來非常簡單的內部配線設備。本文主要來講解牛角連接器的參數、牛角連接器的選型、牛角連接器的使用方法。

一、牛角連接器的主要參數

通常牛角連接器的參數以氣候類別、耐電壓、接觸電阻、絕緣電阻、機械操作為參考目標。

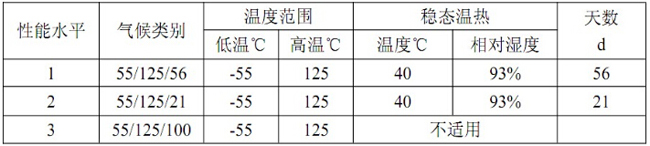

1.氣候類別；

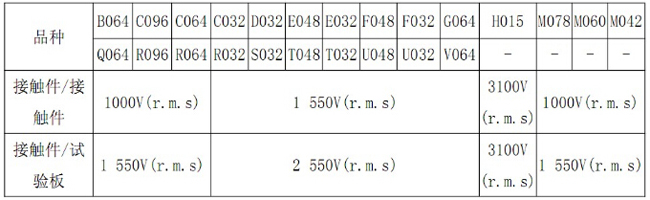

2.耐電壓；

3.接觸電阻：品種B、C、M、Q、R型為:20m Ω ，品種D、E、F、G、S、T、U、V為15 m Ω ，品種H為8 m Ω ；

4.絕緣電阻：10M Ω min ；

5.機械操作：最大速度:10mm/s，間隔時間：30s（不插合）。

二、牛角連接器的選型

歐式及其混裝連接器通常使用在背板互連系統，被選用的牛角連接器應滿足以下幾點要求。

1.應優先選用C、R、M型，其外形尺寸、安裝方式應符合IEC60603-2的有關規定，PCB打孔圖應參照連接器參數庫中的有關圖樣。

2.歐式連接器的參照系固定板連接器的安裝面上,通過安裝孔中心位置的線作為基準線，用靠近32號接觸件安裝孔的標稱中心作為基準點。

3.RF混裝型的牛角連接器，RF端子的頻率范圍、阻抗特性、VSWR、插入損耗、應滿足一定的要求，與連接器必須保證阻抗匹配。

4.若有EMC要求，連接器必須滿足EMC要求。

5.連接器的端接形式有壓接、焊接PCB等幾種形式，可根據實際需要進行選用。

三、牛角連接器的使用方法

牛角連接器在使用時候通常需要注意插入方向、垂直于插入方向和傾斜度這幾個方面。

1.插入方向：連接器在完全插合至 U=14.2 時，應保證達到規定的接觸電阻。

2.垂直于插入方向：如果印制板或固定板裝連接器是浮動安裝的，自由和固定板裝連接器的設計應給出至少1mm能調節的位移量。

3.傾斜度：自由和固定板裝連接器的設計允許有傾斜度誤差，其縱軸向?yàn)椤?4 °,橫軸向?yàn)椤?4 °。
